液氨電動緊急切斷閥之電動執行器問題故障解析
時間：2020-06-28 13:27:47 來源：永龍閥門 閱讀：0次
液氨電動緊急切斷閥之電動執行器問題故障解析

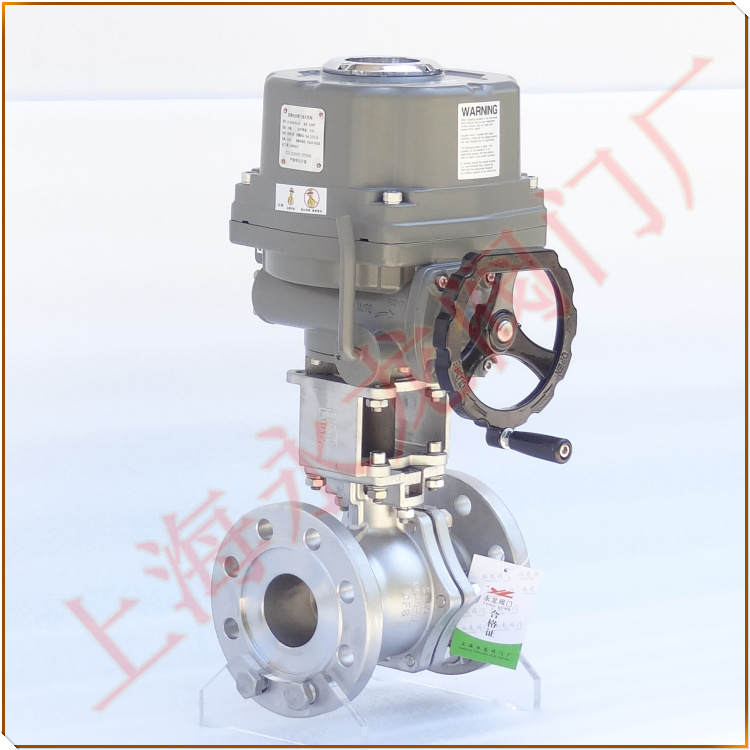

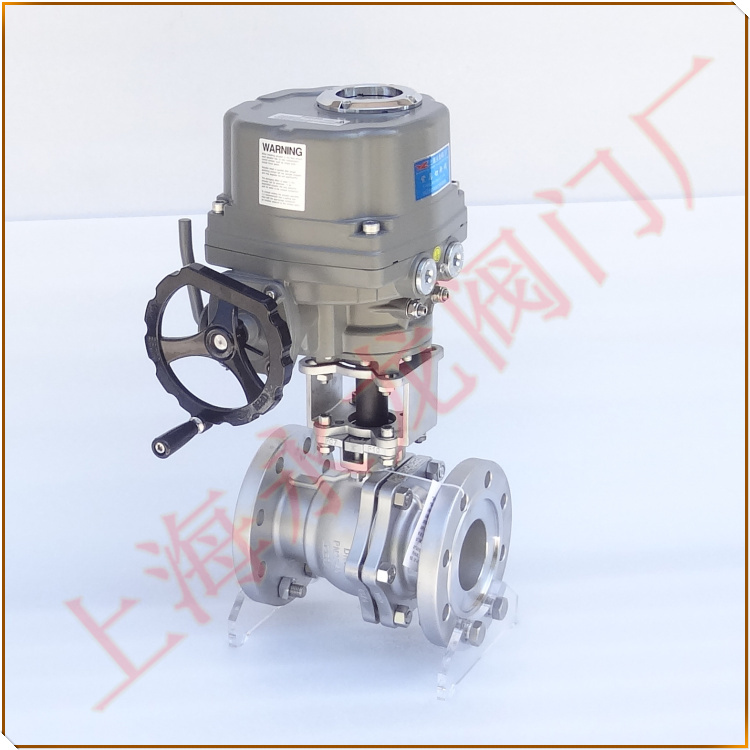

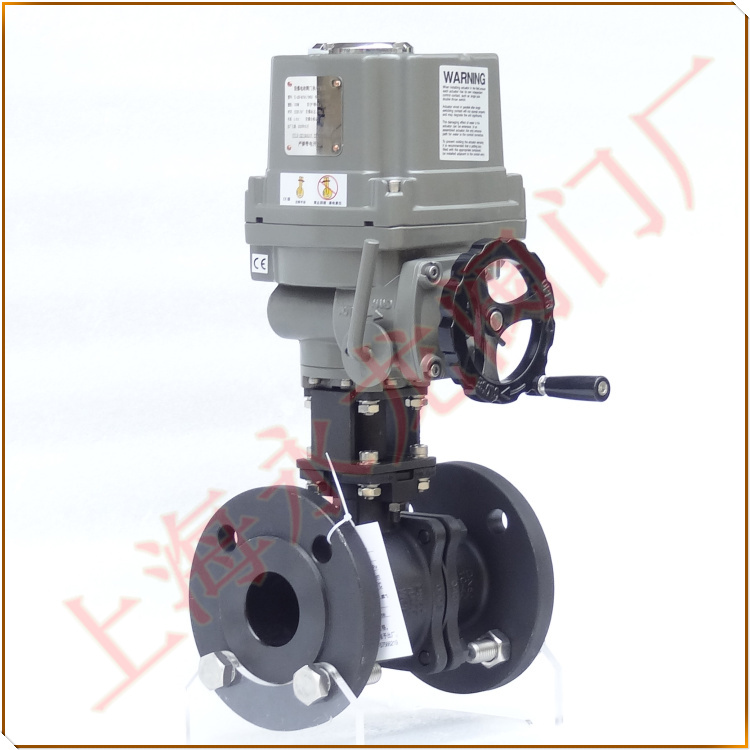

液氨電動緊急切斷閥 Liquid ammonia electric emergency cut-off valve又稱：液氨緊急切斷閥 Liquid ammonia emergency cut-off valve，電動緊急切斷閥 The electric emergency cut-off valve，采用防水級別：防水級別（IP67,NEMA4 and 6），防爆等級（Exd Ⅱ BT4,Exd Ⅱ CT6）全封閉鼠籠式執行器與防火防靜電O型切斷球閥組成，與電箱控制柜、消防系統、可燃?xì)怏w探測報警器，SIS安全儀表系統/DCS/ICS控制中心（工廠管理信息系統/MIS系統）連鎖，實現企業生產的遠程自動化控制。
一，電動執行器 Electric actuators防護等級低的區別：
電裝配套的閥門專用電機為全封閉鼠籠式結構，短時斷續工作制(10min)自冷卻式。按GB 4942.1要求,最低防護等級IP44,最高防護等級IP68,閥門使用工況和環境等不同,要求的防護等級也不同。防護等級低將造成電機內腔受潮或有粉塵等異物侵入,電機絕緣阻值下降引起損壞。
二，液氨緊急切斷閥 Liquid ammonia emergency cut-off valve包裝、運輸及保管不當:
ABQ941F-40P電動液氨緊急切斷閥 The electric liquid ammonia emergency cut-off valve電裝包裝應有防雨、防潮、防塵措施,包裝應牢固可靠,運輸過程中應有防雨描施,產品到現場后應存放在通風、干燥處,不得露天存放,禁止在陰雨天氣調試或檢修,調試完畢后要擰緊全部緊固件,以保證所有電氣部分密封嚴密可靠。
三，緊急切斷閥 Emergency cut-off valve電裝選型與行程位置調整控制不當:
氨用電動緊急切斷閥Ammonia with electric emergency cut-off valve電裝有兩個重要參數。
1，啟閉力矩值應包括液氨切斷閥實際工作扭矩值加上閥門自身扭矩值,啟閉力矩大小影響閥門使用,力大易壞,力小易漏。在選型配套上應有足夠的余量(一般要求大于門實際操作轉矩值1.1~1,3倍)
2，行程位置控制與側門口徑大小、啟閉時間長短及結構形式,等有關。
3，氨氣電動切斷閥電裝配套的電機為專用電機,短時工作制,時間10-15min。如在短時工作時間內高負載,造成電機發熱絕緣等級下降造成損壞。
四，電動氨用緊急切斷閥 Emergency cut-off valve for electric ammonia電裝與電機型號不匹配:
1，所選的電機型號與電裝要求不匹配,實際輸出力矩未留有足,夠相應的余量,超載荷運轉時易造成電機損壞。
2，電器保護失靈,電器元件質量差:閥門電裝內的微動開關是控制機構的關鍵零部件,當氨用電動切斷閥 Ammonia with electric cut-off valve超過行程位置時,微動開關切斷電源,起過載保護作用。
3，大多數電裝廠家將行程與力矩保護串聯在一起,當超行程或超力矩時,微動開關及時切斷交流接觸器線圈控制電源,從而切斷電機主回路。
五，電動氨氣緊急切斷閥 Electric ammonia emergency cut-off valve調試安裝使用不當:
1，閥門電裝分為水平安裝和垂直安裝兩種。在垂直安裝時電機尾端在下方。在穿線套筒橡膠件密封失效時,腔體內的潤滑油脂通過電纜出線口進入電機內腔易使繞組短路而燒壞電機。
2，按JB 8528規定,電動裝置的手輪轉動方向應與輸出軸轉動方向一致,順時針為關閉,逆時針為開啟。若電機實際轉動方向與規定不符,則需更換三相電源的任意兩相(對調即可).否則因反相。使保護施失效造成電機壞。
3，由于閥門專用電機的高負載短時間工作制，如果連續調試時間過長超過額定時間，容易導致電機發熱損壞。
六，氨氣電動緊急切斷閥 Ammonia electric emergency cut-off valve電裝與液氨專用閥門 Special liquid ammonia valve連接不匹配:
多回轉門電裝分為轉矩型和推力型兩種，轉矩型大都為三爪連接或鍵連接,閥門電裝不承受軸向推力，推力型大多數為螺紋連接，可承受較大的軸向推力，為了電動切斷閥 Electric cut-off valve電裝與液氨球閥 Liquid ammonia valve連接之間不產生干涉必須限制液氨閥門配合面上部與電裝有合適的間隙。使安裝在輸出軸上的蝸輪軸向不竄位,確保蝸輪蝸桿中心嚙合平面有良好的嚙合效果，保證傳遞扭矩達到額定的輸出扭矩值。
七，液氨電動切斷閥 Liquid ammonia electric cut-off valve電機內溫控保護失靈:
電動液氨切斷閥 The electric liquid ammonia cut-off valve電機內設有溫控開關,當液氨專用切斷閥電機在過力矩時或長時間運轉時,電機溫度升高,超過設定溫度值時,溫控開關立即切斷控制回路,起到保護電機的作用。
產品信息及圖片請查看上海永龍閥門廠YongLong valve factory in Shanghai產品中心-切斷閥Cut-off valve欄目-液氨緊急切斷閥-電動緊急切斷閥-電動切斷閥
