D71J-16對夾式蝶閥安裝要領
時間：2021-04-19 14:37:55 來源：永龍閥門 閱讀：0次
D71J-16對夾式蝶閥安裝要領

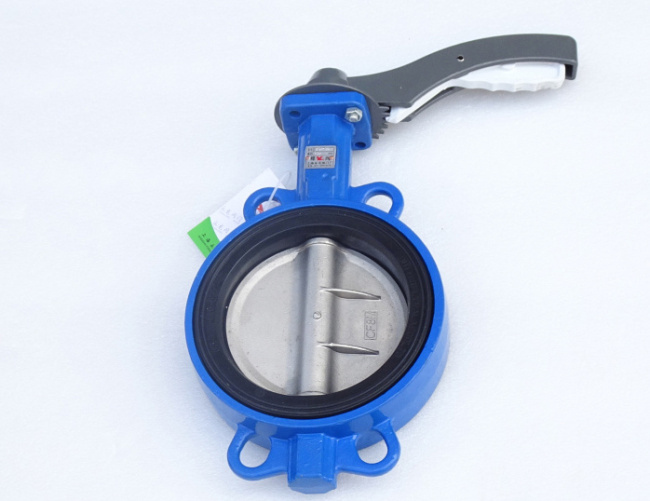

D71J-16對夾式蝶閥采用中線型設計，其閥門主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。可廣泛應用于給排水，污水，建筑，空調，石油，化工，食品，醫藥，輕紡，造紙，水電，船舶，冶金，能源系統等流體管線上作為調節和截流裝置使用。
對夾式蝶閥安裝要領：
1.先將法蘭焊接到管道上并且冷卻至環境溫度后，才可將閥門安裝到法蘭上。否則焊接產生的高溫會影響彈性閥座的性能。
2. 焊接法蘭的邊緣必須用車床加工到表面平滑為止以避免在閥門安裝過程中傷及彈性閥座。法蘭表面必須完全不受損壞不發生變形，清除所有污垢粉塵和異物，避免閥門及法蘭接口發生液體泄漏。
3. 清潔法蘭及管道內腔以徹底清除焊接產生的濺落物、剝落的水垢和其他留下的異物。

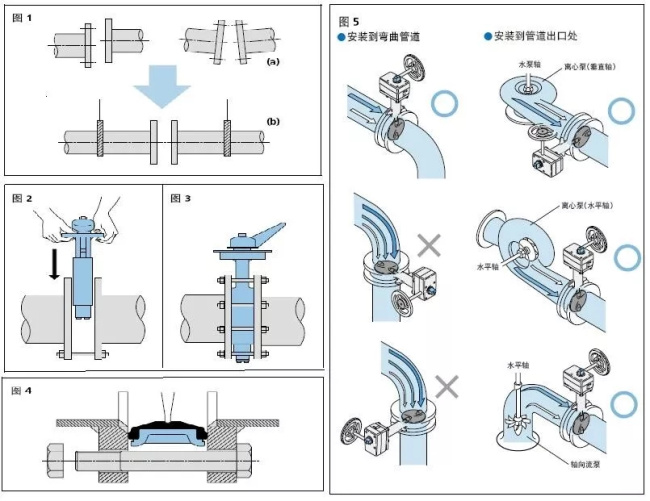

4. 在閥門之間安裝管道時，精確地對準上下水管道的中心對于無故障操作至關重要。圖 1 所示的不精確中心點必須避免。
5. 安裝閥門時將管道下方的定位螺栓定在同一高度起到支撐作用，并調節法蘭之間的距離直至閥體兩側相距6-10毫米左右。切記此處閥門只能從關閉位置打開到10°的位置。
6. 將兩個螺栓插入閥門的下側導桿中，然后仔細安裝，使法蘭表面不會損傷彈性閥座。(見圖2)
7. 然后將另外兩個螺栓置入閥門上方的導桿中，確保在管道和閥門之間準確的中心定位。
8. 開啟閥門三次以檢查閥板和法蘭的接觸之間是否有不暢。
9. 移去定位螺栓，將所有螺栓放在閥體四周進行交替對角緊固(見圖3 圖4)，直到法蘭觸到閥體為止。請參考以下表格以獲得推薦的扭矩值。
10.安裝執行機構時為閥門提供一個支撐以避免閥門頸的扭曲并減少閥門和管道之間的磨擦。
11.不要踩踏在閥門頸或閥門手輪上。
12.不要顛倒安裝DN350或更大型號的閥門。
13.上海永龍閥門廠技術員建議不要在止回閥或泵上直接安裝蝶閥，這樣在接觸閥板時可能會造成損壞。
14.不要在彎頭和漸縮管的下游一側安裝閥門，或在流速變化時校準閥門。發生這種情況，建議在大約10倍于閥門公稱直徑的距離之外安裝閥門。
15.安裝閥門需要考慮到哪個閥板會在輸送液體過程中經受流速和壓力的。
D71J-16對夾式軟密封蝶閥由具有一定強度、硬度和耐高溫性能的非金屬材料制成，可使密封座零泄漏，但對溫度和壽命的適應性較差，對夾式蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
