蝶閥知識：氣動蝶閥的工作原理

蝶閥知識：氣動蝶閥的工作原理

   氣動蝶閥是由一個氣動執行機構和蝶閥組合而成的閥門，氣動蝶閥因為在蝶閥上安裝了氣動執行器，電磁閥線圈，空氣過濾減壓閥，信號反饋裝置，使其能夠適應一些高危的工況環境，減小了人力操作可能帶來的危險，特別是在低壓大中口徑管道上，氣動蝶閥的使用越來越多，除此之外大口徑的氣動蝶閥相對于其他氣動閥門（氣動球閥，氣動切斷閥，氣動閘閥，氣動截止閥）也更經濟實惠。

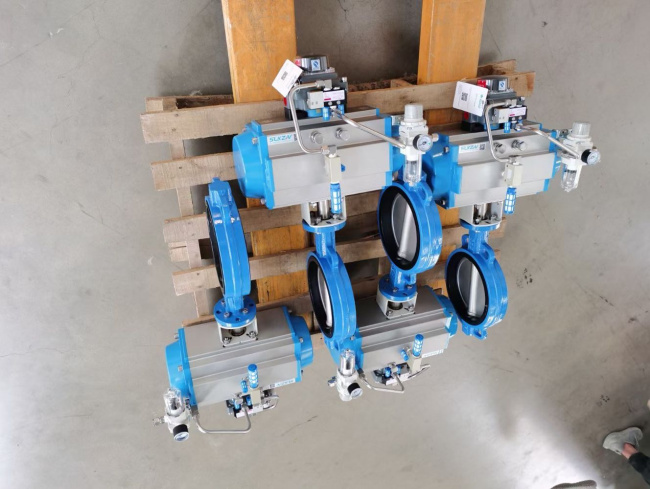

軟密封氣動蝶閥-上海永龍

   氣動蝶閥使用范圍廣泛，是因為其結構簡單，更方便檢修和維護，并且啟閉迅速，不僅可以大大提高工作的效率，還能夠減少檢修和維護時間，降低人力成本。另外，氣動蝶閥可根據顧客的要求，選用不同材質的密封圈和零部件，以適應不同的介質和工況環境，從而使氣動蝶閥發揮其使用效果。氣動蝶閥的執行器有單作用（常閉式）和雙作用（常開式）形式之分，單作用執行器具有彈簧復位的功能，可以在失去氣源時自動關閉或開啟，安全系數更高！而雙作用氣動執行器，在失去氣源時，氣動執行器失去動力，閥位會保持在失氣時所在的位置。

氣動蝶閥的工作原理：

   氣動蝶閥是給蝶閥安裝了氣動執行器，來替代人力操作。它的工作原理是以壓縮空氣為動力源，驅動閥桿轉動，閥桿又帶動圓盤形蝶板旋轉，蝶板的初始位置根據實際需求而定，蝶板從初始位置旋轉，當蝶板旋轉到與閥體呈90°時，氣動蝶閥為全開狀態，當蝶閥旋轉到與閥體呈0°或180°時，氣動蝶閥為關閉狀態。

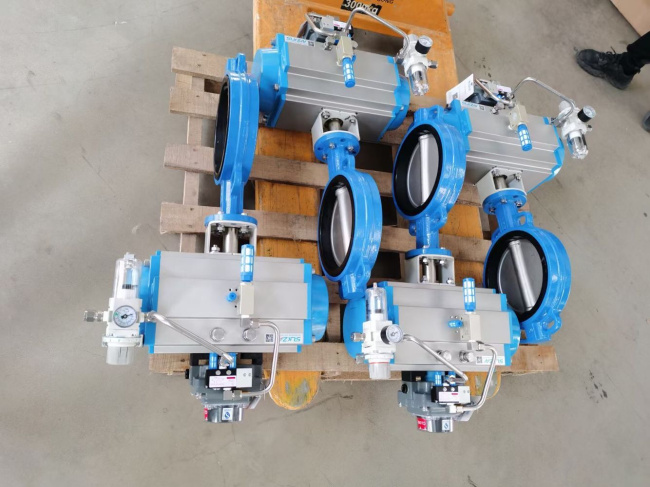

對夾式氣動蝶閥-永龍閥門

氣動蝶閥的氣動執行器運行速度比較快，在動作執行過程中也很少會因卡住而損壞。氣動蝶閥可做氣動切斷閥使用，也可以給其裝配閥門定位器，來實現對管道中介質的調節控制。廣泛應用在化工、造紙、煤礦、石油、醫療、水利等行業。
