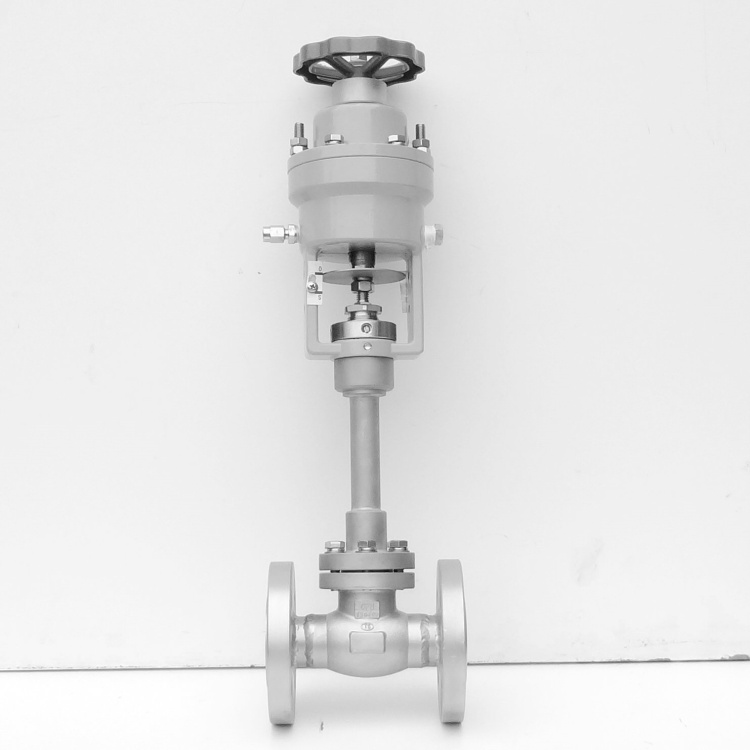

低溫切斷閥
別名：低溫氣動切斷閥_低溫緊急切斷閥_氣動低溫緊急切斷閥_低溫氣動緊急切斷閥
型號：DQDF641F-25P
低溫切斷閥描述：
低溫切斷閥（The low temperature Cut-off valve）帶有彈簧復位的執行機構，氣缸部位加裝安全附件（高溫易熔堵頭），適用在低溫貯槽，空分設備切斷流通介質的氣動閥門，當閥門的周圍環境溫度達到易熔金屬熔化溫度時(易熔塞在70℃士5℃熔化)，易熔塞內部的易熔金屬就會熔化，氣缸內的工作壓力會自動排放，活塞在彈簧的作用下帶動閥桿關閉閥門。在無法正常向閥門提供驅動氣源時，可用切斷閥的手動裝置開啟閥門，不致影響整個系統的正常運轉，當再次使用氣源，需把手輪回位到原來的位置。
低溫氣動切斷閥外型尺寸與連接尺寸
|
產品型號 |
DQDF641F-25P低溫緊急切斷閥 |
重量 (kg) |
||||||||||
|
產品代號 |
通徑 DN(mm) |
尺寸(mm) |
||||||||||
|
A |
H |
h |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|||
|
DQDF/20 |
20 |
150 |
400 |
200 |
105 |
75 |
55 |
4-14 |
16 |
2 |
100 |
7.9 |
|
DQDF/25 |
25 |
160 |
400 |
200 |
115 |
85 |
65 |
4-14 |
16 |
2 |
100 |
8.8 |
|
DQDF/32 |
32 |
190 |
468 |
204 |
135 |
100 |
78 |
4-18 |
18 |
2 |
120 |
14.5 |
|
DQDF/40 |
40 |
200 |
523 |
230 |
145 |
110 |
85 |
4-18 |
18 |
2 |
120 |
15.4 |
|
DQDF/50 |
50 |
230 |
523 |
230 |
160 |
125 |
100 |
4-18 |
20 |
3 |
120 |
23.8 |
|
DQDF/65 |
65 |
290 |
651 |
250 |
180 |
145 |
120 |
4-18 |
22 |
3 |
120 |
28.5 |
|
DQDF/80 |
80 |
310 |
736 |
320 |
195 |
160 |
135 |
8-18 |
22 |
3 |
160 |
42.1 |
|
DQDF/100 |
100 |
350 |
736 |
320 |
215 |
180 |
155 |
8-18 |
24 |
3 |
160 |
64.4 |
