A42F全啟式液氨安全閥_氨用閥門
時間：2018-11-19 00:23:02 來源：永龍閥門 閱讀：0次

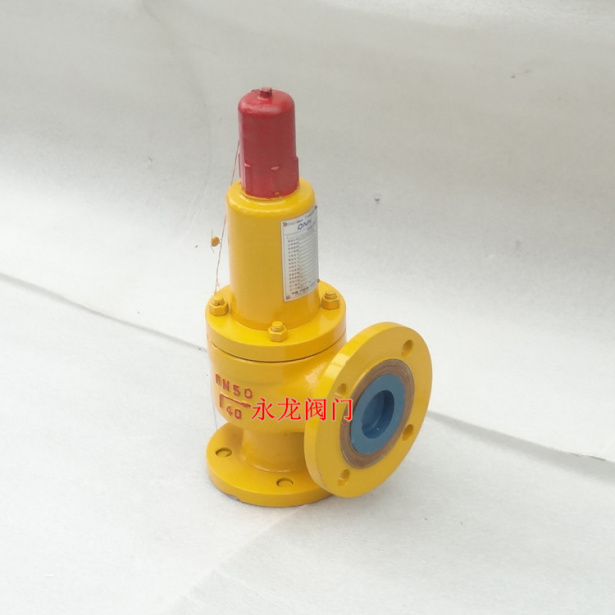

A42F全啟式液氨安全閥_氨用閥門
A42F全啟式液氨安全閥，全稱：彈簧全啟封閉式液氨安全閥，屬于彈簧封閉式結構，主要依靠彈簧的作用力而工作，安全閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，全啟式是指閥瓣的開啟高度為閥座喉徑的¼。液氨安全閥有帶扳手和不帶扳手的，帶扳手的作用主要是檢查閥瓣的靈活程度，有時也可以用作手動緊急泄壓用。
氨氣專用安全閥技術參數：
結構形式：全啟式
類型設計：密封式
連接方式：法蘭，螺紋，焊接
材質：WCB碳鋼，CF8/304不銹鋼，CM8M/316不銹鋼
口徑規(guī)格：DN15～DN200
閥體壓力：PN16～PN100
閥瓣密封：PTFE,硬質合金
使用溫度：PTFE/-29℃～80℃,硬質合金/-29℃～300℃

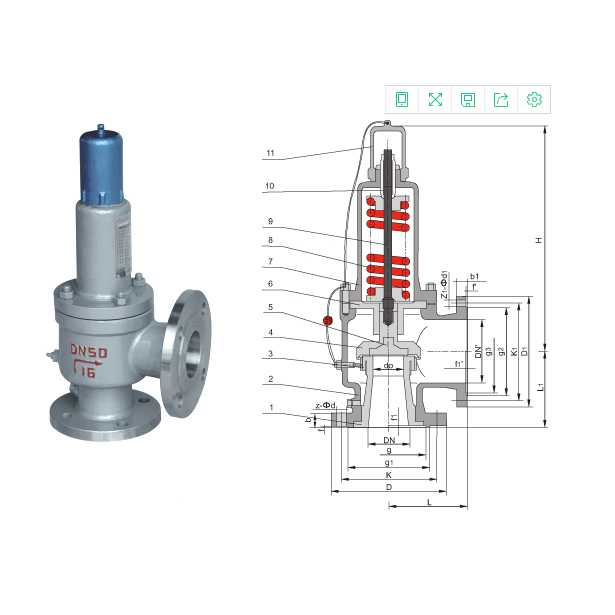

A42F全啟式液氨安全閥外形尺寸和連接尺寸
A42F全啟式液氨安全閥外形尺寸和連接尺寸
| 公稱通徑 DN | do | DN(出口法蘭) | L | L1 | H（高度） |
| 20 | 15 | 25 | 110 | 95 | 281 |
| 25 | 16 | 32 | 110 | 95 | 281 |
| 32 | 20 | 40 | 115 | 100 | 285 |
| 40 | 25 | 50 | 120 | 110 | 295 |
| 50 | 32 | 65 | 135 | 120 | 305 |
| 65 | 40 | 80 | 160 | 140 | 394 |
| 80 | 50 | 100 | 170 | 135 | 406 |
| 100 | 65 | 125 | 205 | 160 | 511 |
| 125 | 80 | 150 | 210 | 190 | 586 |
| 150 | 100 | 175 | 255 | 230 | 601 |
| 200 | 125 | 250 | 305 | 260 | 734 |
| 250 | 150 | 300 | 350 | 320 | 928 |
| 300 | 220 | 400 | 370 | 350 | 1159 |
| 350 | 250 | 500 | 500 | 450 | 1520 |
| 400 | 280 | 500 | 500 | 450 | 1530 |
A42F全啟式液氨安全閥主要由閥座、閥瓣(閥芯)和彈簧加載機構三部分組成。當設備內的壓力超過設定的工作壓力并達到安全閥的開啟壓力時，內部介質作用于鬧瓣上面的力大于加載機構施加在它上面的力，于是閥瓣離開閥座，安全閥開啟，設備內的介質即通過閥座排出、如果安全閥的排量大于設備的安全泄放量，設備內壓力即逐漸下降，而且通過短時間的排氣后，壓力即降回至正常工作壓力。此時內壓作用于閥瓣上面的力又小于加載機構施加在它上面的力，閥瓣又緊壓著閥座，介質停止排出，設備保持正常的工作壓力繼續(xù)運行。
