4種不同液氨止回閥的安裝事宜

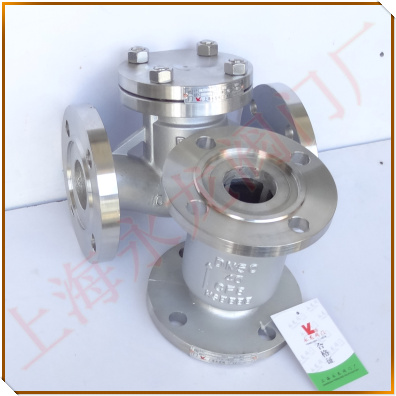

液氨止回閥（Liquid ammonia check valve）有：液氨升降式止回閥，液氨旋啟式止回閥，液氨立式止回閥，液氨對夾式止回閥，止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥，閥瓣運動方式分為升降式,旋啟式和蝶瓣式。

液氨止回閥、氨氣止回閥、氨用止回閥的安裝事宜：

（1）安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

（2）閥門安裝前必須進行外觀檢查，應符合現行國家標準《氨用截止閥和升降式止回閥Globe valves for ammonia lift check valves》GB/T 26478-2011的規定。對于工作壓力大于1.0 MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。

（3）在管線中不要使止回閥承受重量，大口徑液氨止回閥(Liquid ammonia check valve)：應獨立支撐，使之不受管系產生的壓力的影響。

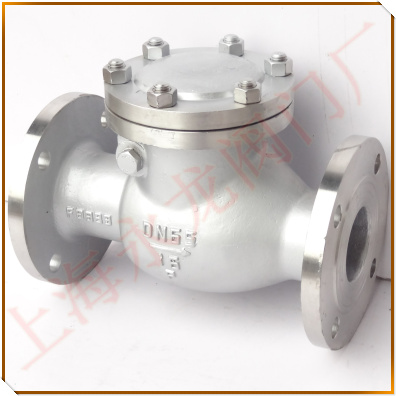

液氨止回閥介質從進口端(下側）流入，從出口端（上側）流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。立式升降止回閥只能在水平管道安裝，旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上。蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上。
