HAD20B壓縮空氣冷凝液自動排水器工作原理

時間：2020-07-30 20:30:12 來源：永龍閥門閱讀：0次

HAD20B壓縮空氣冷凝液自動排水器工作原理

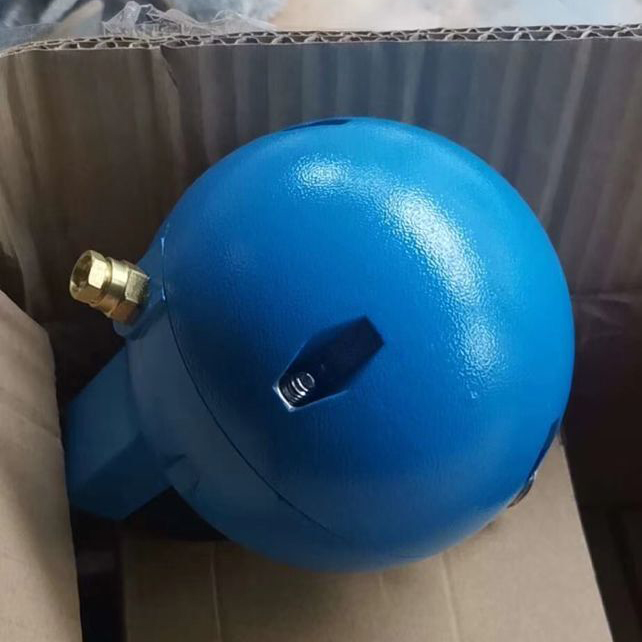

HAD20B浮球式自動排水器HAD20B floating ball type automatic drainer主要應用在氣動螺桿空壓機，空壓機儲氣罐，冷干機自動氣泵壓機，充氣泵空壓機儲氣罐自動排除管道低處，油水分離器，氣罐及各種過濾器底部的冷凝水。可安裝在不便進行人工排污水的地方，如高處，低處，狹窄處，并開防止人工排水被遺忘而造成壓縮空氣被冷凝水污染。

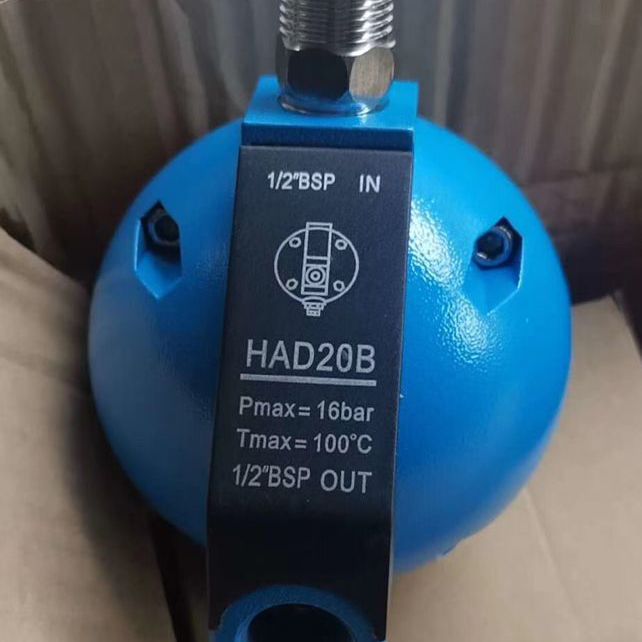

球形排水器The spherical drainer技術參數：

1.接口:Rc 1/2 4分 DN15

2.外螺紋：20.3±0.3mm

3.內螺紋：19.5±0.3mm

4.工作壓力:PN1.6MPa

5.使用溫度：85℃

6.排放起始值：72-75ML 91-93ML

7.排放能力:400L/H 800L/H

8.閥體材料:鋁合金

HAD20B壓縮空氣冷凝液自動排水器工作原理：

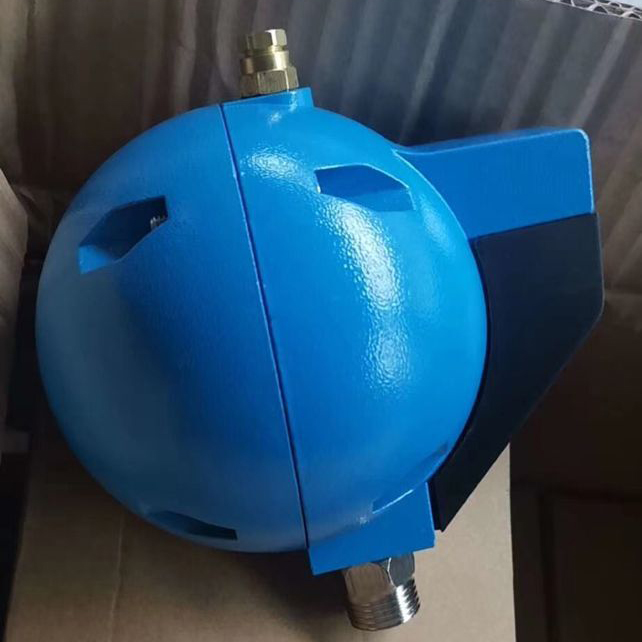

HAD20B壓縮空氣冷凝液自動排水器與傳統的排水器結構不同,屬連續式滴排.外殼采用鋁合金壓鑄,表面噴塑固化,內外壁耐抗壓縮機的合成潤滑油腐蝕.本產品運行可靠,無噪音,無壓縮空氣損失,孔徑排出口不易堵塞,是壓縮空氣設備排污配件的理想選擇。

原理及性能HAD20B球形排水器采用壓鑄鋁殼組合的自動排水器,內裝有橡膠浮球排水系統.當排水浮力比排水浮球的重量和壓縮空氣施加的壓力小時,排水口關閉;當浮力上升時,排水浮球上升,排水口打開;當冷凝水減少時排水口再次關閉。

在具體操作中水杯內無壓力時，浮子因自重而下降。壓塊關閉內腔孔，活塞被彈簧壓下，而冷凝通過排水。水杯內有壓力時，當壓力在1KG以上時，活塞克服彈簧力向上壓，因而排水道關閉，水杯內部與外界隔斷。水杯內有冷凝水時，當冷凝水收集到一定程度時，浮子因浮力升起，打開內腔孔，壓力進入內腔，活塞被壓力和彈簧壓下，冷凝水通過排水道管排水。

圓球型自動排水器特點：

1.優質鋁合金壓鑄，表面采用噴漆防氧處理，運行可靠，無噪音，孔徑排出口不易堵塞，經久耐用。

2.內裝有浮球排水系統，當排水浮力比排水浮球的重量和壓縮空氣施加的壓縮時，排水口關閉，當浮力上升時，排水浮球上升，排水口打開，當冷凝水減少時，排水口關閉。

3.能夠精密控制液位高度，排水器可以自動排水，不需要手動操作。

氣動螺桿空壓機HAD20B球型自動放水器維護與保養:

每周對進行空壓機儲氣罐冷干機HAD20B圓球浮球式自動放水器 Air compressor gasholder person HAD20B ball ball float water automatically經查一次，操作方法：擰開手動排污閥 Drain valve讓排水器 drainer內水液流完，直至設備內壓縮空氣進入球體內缸幾秒鐘，再次關閉手閥。如排出的水液多于0.5升，既證明自動排水器有堵塞，必須將排水器徹底洗干凈。每年須拆出自動排水器進行清洗內部配件。清洗時，可使用肥皂水或洗潔精清洗，切勿使用溶液，以免損壞橡膠類配件。
