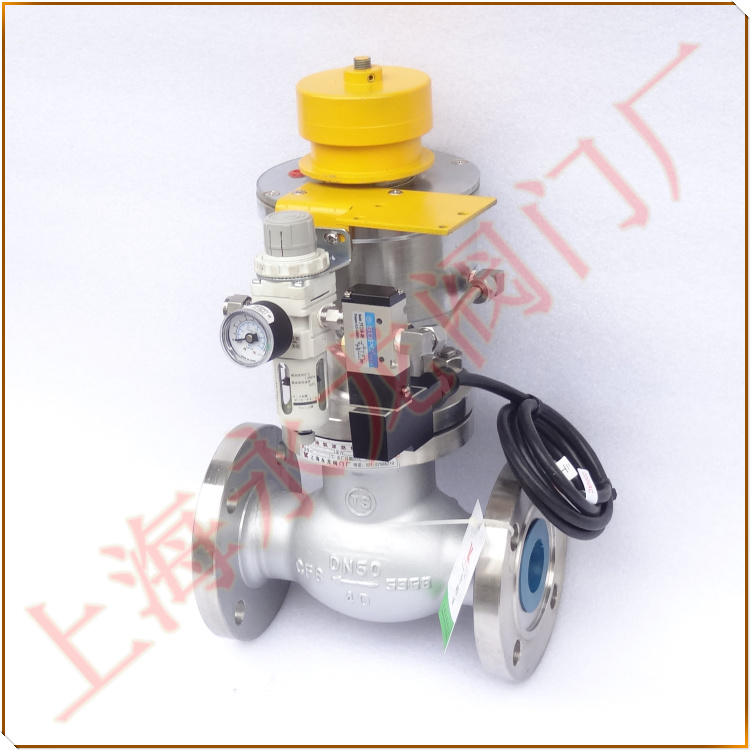

氣動（液氨）緊急切斷閥
別稱：氣動（氨用）緊急切斷閥 氣動（氨氣）緊急切斷閥 液氨（氣動）緊急切斷閥
型號AQDQ421F-40P
氣動（液氨）緊急切斷閥概述：
AQDQ421F-40PDN50氣動（液氨）緊急切斷閥是上海永龍閥門廠第3代改進產品，在原基礎塑料接管更換為不銹鋼管，防止塑料接管在熱脹冷縮的環境產生氣管漏氣，導致氣壓不足，閥門開關不靈敏或不動作，原塑料蓋帽更換為傘形碳鋼封頭，防止天氣冷熱變化，塑料蓋帽碎裂雨水進入氣缸，導致氣缸生銹，活塞密封圈在動作受損，氣缸漏氣失壓閥門不開啟。國產空氣過濾減壓閥更換成日本AW20-02B-C-A氣源處理器，調壓/過濾精度高，外觀大方。氣缸內部經過電鍍，增強氣缸內壁的抗腐蝕性，使氣缸與活塞的密封圈減少磨耗，提高使用壽命。閥腔內部經過超聲波清洗，能使物體表面和縫隙中的污垢迅速剝落，防止雜質殘留對閥桿密封及閥座密封的損壞。
氣動液氨緊急切斷閥技術參數：
1.規格通徑：DN25～DN200
2.閥體材質：碳鋼，不銹鋼/304
3.連接方式：法蘭/突面、凹面、凸面
4.閥體壓力：PN16，PN25,FN40
5.使用溫度：WCB/-29～80℃，CF8/-40～80℃
6.熔閉溫度：75℃±5℃
7.適用介質：煤氣，燃?xì)猓夯瘹猓喊保睔猓状迹妆剑託猓醺g性氣體/液體
液氨氣動緊急切斷閥工作原理：
氣動（液氨）緊急切斷閥是一種常閉式氣動閥門，安裝在儲罐/球罐的裝泄管道的入口，在槽車或貨船裝泄臂接管相連接后，給線圈通電，氣源壓力通過電磁閥進入氣缸推動活塞壓縮彈簧力，閥門開啟，接通物料的裝卸過程，當裝卸過程結束，給線圈斷電，氣源壓力通過電磁閥排氣口排出，儲罐介質的壓力及彈簧力展開，快速推動活塞下沉，閥門關閉。當環境溫度出現異常高溫，在氣缸的易熔合金塞軟化熔解，氣源壓力排出，閥門即可迅速關閉。安全緊急切斷閥起到保護儲罐設施安全及環境污染安全的作用。
液氨緊急切斷閥連接尺寸表：
| DN | L | D | D1 | D2 | D3凸 | D4凸 | b | f | Z-φ | H |
| 25 | 160 | 115 | 85 | 65 | 57 | 58 | 16 | 4 | 4-φ14 | 262 |
| 32 | 180 | 140 | 100 | 76 | 65 | 66 | 18 | 4 | 4-φ18 | 245 |
| 40 | 200 | 150 | 110 | 84 | 75 | 76 | 18 | 4 | 4-φ18 | 321 |
| 50 | 230 | 165 | 125 | 99 | 87 | 88 | 20 | 4 | 4-φ18 | 346 |
| 80 | 310 | 200 | 160 | 132 | 120 | 121 | 24 | 4 | 8-φ18 | 435 |
| 100 | 350 | 235 | 190 | 156 | 149 | 150 | 24 | 4.5 | 8-φ22 | 460 |
