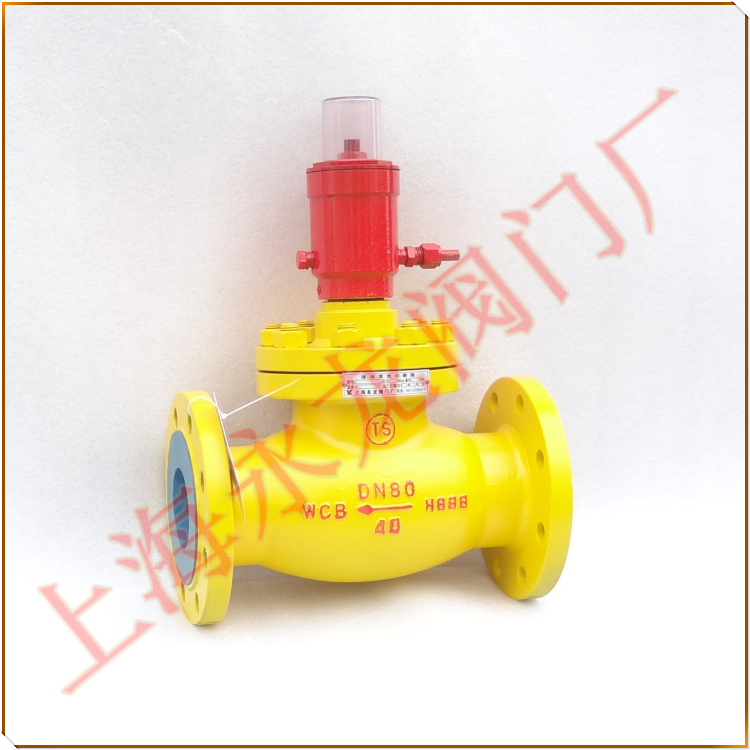

油壓切斷閥 儲罐切斷閥
別稱：液動切斷閥 液壓切斷閥 液動緊急切斷閥 站用緊急切斷閥
型號：QDY421F-25C QDY421F-40C QDY421F-25P QDY421F-40P
油壓切斷閥由手搖油泵、油路連接管、高溫泄壓裝置（易熔元件）和閥體及活塞油缸等零部件組成。適用于液化石油氣、液氨等氣、液相介質儲配站或者汽車槽車的貯罐出入口上，在緊急情況時切斷閥通過液壓油進行遠距離快速操作控制開關作業，在環境出現異常高溫自帶的易熔合金熔化進行油壓泄放快速切斷介質的流通，關閉出入口保證貯運系統的安全。
產品特點：
1.適用于燃?xì)饣蛞喊惫艿郎希鸢踩Ｗo(hù)作用。當管道發生泄露時，用手搖油泵卸壓，實現遠距離控制閥門關閉。發生火災時，高溫使易熔塞融化，易熔元件中的易熔合金自動熔化，液壓油就會從塞孔中漏出，閥門自動關閉。
2.采用止回閥門原理，只能單向切斷，安裝時介質流向必須與閥體標識一致。
3.交貨狀態時，閥門常閉。通過手搖油泵作用于液壓缸，閥門打開。
4.操作簡便，閥門閉止快速。
技術參數：
液動切斷閥工作原理：
平時不進行作業時液壓式緊急切斷閥一般保持關閉狀態，作業狀態時油缸用手油泵充入2～4MPa液壓油壓力，油缸活塞桿推動凸輪杠桿，開啟主閥閥瓣，主彈簧壓縮繃緊。當裝卸作業時如突然發生泄漏，溜車等意外緊急事故時，通過在場的工作人員操作泄放手油泵的油壓，主彈簧力展開，油缸活塞桿回位，凸輪杠桿回彈，主閥閥瓣也快速關閉切斷，從而防止事故的進一步擴大。
外形尺寸和連接尺寸：?jiǎn)挝唬簃m
| 公稱通徑 DN | PN4.0MPa | ||||||||
| L/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | D6/凹面尺寸 | b/法蘭厚度 | z-∅d/螺栓孔 | H/中心距 | Do/手輪外徑 | |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-∅14 | 233 | 120 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-∅14 | 275 | 140 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-∅14 | 285 | 160 |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-∅18 | 302 | 180 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-∅18 | 355 | 200 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-∅18 | 373 | 240 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-∅18 | 408 | 280 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-∅18 | 436 | 320 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-∅23 | 480 | 360 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-∅25 | 558 | 400 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-∅25 | 611 | 400 |
