氣動切斷球閥 Pneumatic cut-off ball valve

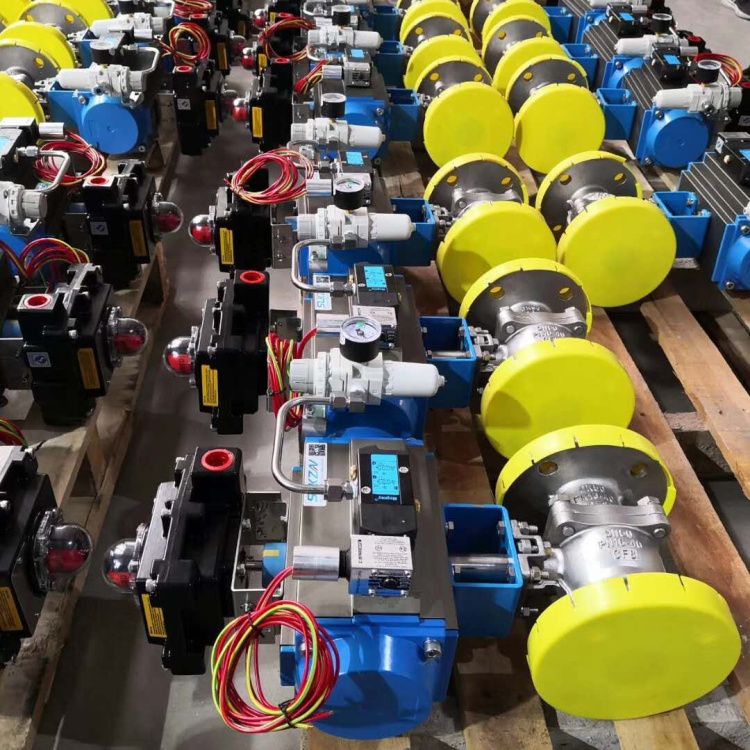

氣動切斷球閥也稱氣動O型球閥，氣動V型球閥，采用活塞式角行程單作用/雙作用執行器，支架聯軸器，電磁閥線圈，空氣過濾減壓閥，行程開關（信號反饋裝置），手動手輪裝置，不銹鋼接管及接頭組成。氣動切斷球閥適用于水、液氨、氨氣、氧氣、氫氣、甲烷、乙烯、甲醇和天然氣等弱腐蝕介質，316L/CF3M閥體材質而且還適用于工作條件強腐蝕的介質，如液氯、氯氣、酸堿等。

氣動切斷球閥 Pneumatic cut-off ball valve工作原理：

氣動球閥執行器分單作用和雙作用，單作用執行器為常閉式氣動O型球閥，雙作用執行器為常開式氣動V型球閥，雙作用也可代替單作用使用。可根據現場工作需求配套所需附件：單作用執行器或雙作用執行器，空氣過濾減壓閥，信號反饋（行程開關），電磁閥線圈（易燃介質需防爆），手動裝置，塑料氣源管或不銹鋼氣源管。

⑴，單作用常閉式氣動切斷球閥控制方式：閥門為關閉狀態，在裝泄過程短時間開啟的閥門，電磁閥線圈為3根線：①黃色為靈線，②紅色為火線，③雙色線為地線。當①號線與②號線接通電源，電磁閥線圈活塞開啟，氣源壓力進入氣缸壓縮彈簧力轉動活塞旋轉，閥門打開，當電源斷開，電磁閥線圈活塞閉合，切斷氣源壓力，執行器氣源排出，彈簧力展開推動活塞反方向旋轉，閥門關閉。在氣源壓力低于設定壓力或停電/斷電狀態（電/氣故障），閥位：關。

⑵，雙作用常開式氣動切斷球閥控制方式，接線方式與常閉式一樣

①設定常開狀態：閥門保持在開啟狀態，線圈不帶電，當①號線與②號線接通電源，電磁閥線圈活塞開啟，氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉，閥門關閉，當電源斷開，電磁閥線圈活塞閉合，氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉，閥門打開。（電/氣故障）閥位：原位置。

②設定常閉狀態：閥門保持在關閉狀態，線圈不帶電，當①號線與②號線接通電源，電磁閥線圈活塞開啟，氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉，閥門開啟，當電源斷開，電磁閥線圈活塞閉合，氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉，閥門關閉。（電/氣故障）閥位：原位置。

氣動切斷球閥 Pneumatic cut-off ball valve分為O型球芯和V型球芯，O型氣動球閥做為切斷流量控制的閥門，V型氣動球閥可做開關量及適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制的工況。

上海永龍閥門廠電動球閥（Electronic Ball Valve），氣動切斷閥（Pneumatic cut-off valve），氣動球閥（Pneumatic ball valve），電動切斷閥（Electric shut-off valve）廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自動化系統控制閥（Control Valve）。
