PN4.0MPa氨用截止閥法蘭連接尺寸表

時間：2018-10-28 21:08:31 來源：永龍閥門閱讀：0次

氨用截止閥也稱氨截止閥，液氨截止閥，氨氣截止閥，主要應用在電廠脫硫脫硝氨站，食品制冷設備，化工企業氨罐做為手動開關的截止閥，由于截止閥結構采用低進高出形式，閥瓣由上向下關閉，截斷介質的流通，閥腔不產生殘留介質壓力，有效防止液氨在管道熱脹冷縮對閥門閥桿填料密封的破壞。

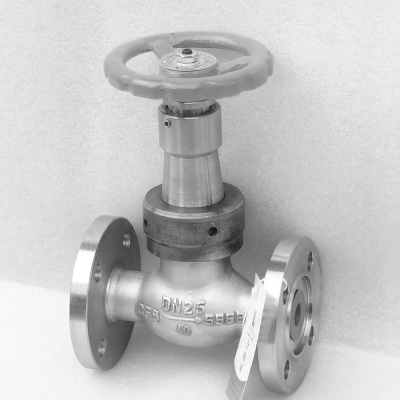

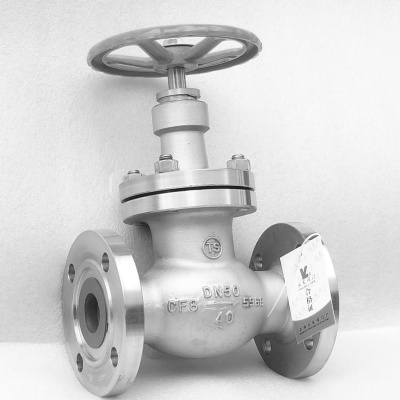

液氨截止閥氨用截止閥

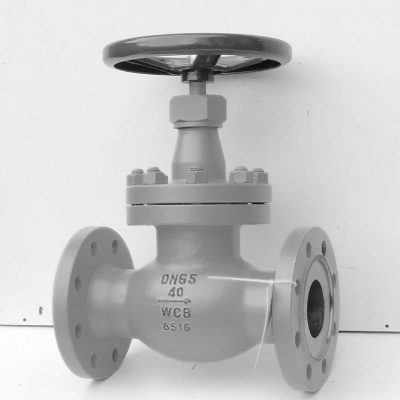

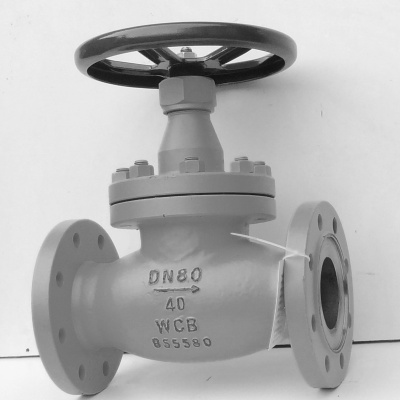

氨氣截止閥不銹鋼氨用截止閥

氨用截止閥，液氨專用截止閥，氨氣專用截止閥閥體有WCB/碳鋼，A105鍛鋼，鋼管模壓焊接和CF8/ 304不銹鋼，CF8M/316不銹鋼鑄造，填料密封形式有：自密封及波紋管，內部倒密封設計，閥瓣采用PTFE軟密封，高溫場合采用堆焊司太立。由于液氨，氨氣屬于有毒介質，可燃介質，在殼體及密封必須以閥體標注的壓力1.5倍的水壓進行試壓，出現氣泡或者砂眼必須更換閥體，不建議采用電焊修補。管道應用實際壓力高于2.0MPa建議連接法蘭形式采用F/凹面，防止介質壓力對墊片造成損壞導致連接處泄漏。
PN4.0MPa氨用截止閥法蘭連接尺寸表：單位：mm

公稱通徑 DN	PN4.0MPa
公稱通徑 DN	L/閥門長度	D/法蘭外徑	D1/中心孔距	D2/法蘭接觸面	D6/凹面尺寸	b/法蘭厚度	z-∅d/螺栓孔	H/中心距	Do/手輪外徑
15	130	95	65	45	40	16	4-∅14	233	120
20	150	105	75	55	51	16	4-∅14	275	140
25	160	115	85	65	58	16	4-∅14	285	160
32	180	135	100	78	66	18	4-∅18	302	180
40	200	145	110	85	76	18	4-∅18	355	200
50	230	160	125	100	88	20	4-∅18	373	240
65	290	180	145	120	110	22	8-∅18	408	280
80	310	195	160	135	121	22	8-∅18	436	320
100	350	230	190	160	150	24	8-∅23	480	360
125	400	270	220	188	176	28	8-∅25	558	400
150	480	300	250	218	204	30	8-∅25	611	400

上海氨閥生產商，整理一份DN15～DN20PN4.0MPa氨用截止閥法蘭連接尺寸表,表文尺寸根據HG/T 20592G鋼制管法蘭（PN系列）編輯，如有數據偏差請致電021-57566219我們將在工作時間進行更改，避免誤導。
“YongLong”永龍閥門是“液氨，氨氣”安全防護者，我們在氨用截止閥，緊急切斷閥，電動切斷閥，氣動切斷閥工藝技術不斷的進行升級，在用戶不同工況作業應用過程出現的質量問題，我們馬上進行更改，并且與用戶保持溝通，接受用戶提出的建議進行改進。我們兢兢業業，致力于為客戶解決不同工況使用閥門的理想方案，發現問題立即解決，確保企業安全生產流程。
