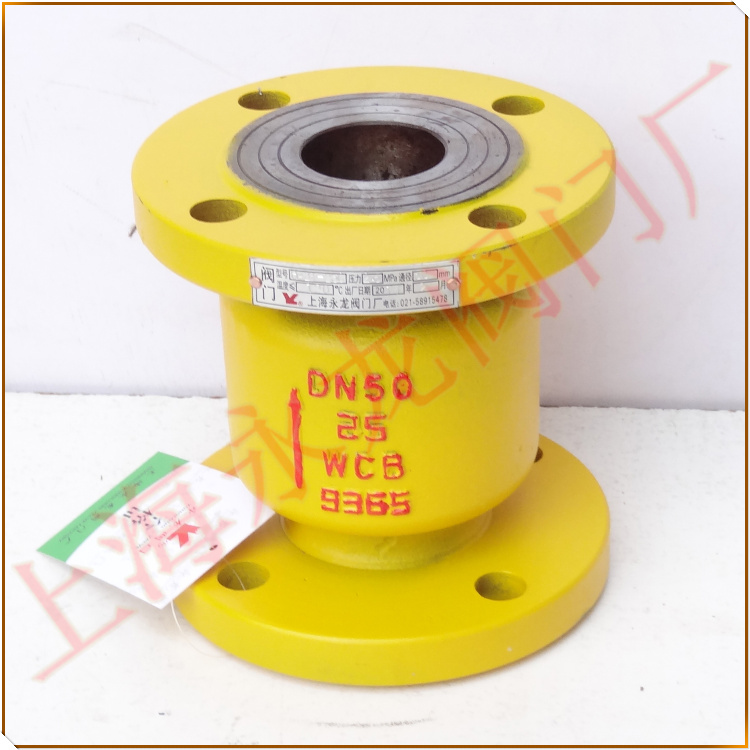

立式氨氣止回閥
型號：AH42F-25C AH44F-25C AH41F-25C
別稱：氨液止回閥 液氨止回閥 氨用止回閥
類型：升降式，旋啟式，立式
氨氣止回閥簡介：
立式氨氣止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。氨氣立式止回閥有法蘭和對夾之分，具有結構簡單，零部件少，分量輕等特點。法蘭立式止回閥主要用于需防止介質倒流的各種工況場合。
氨氣止回閥的閥瓣是沿著閥體垂直中心線滑動，當進口端有壓力作用，便克服彈簧阻力使閥門開啟，當進口端的壓力低于出口端，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，起到止回的作用。如果立式止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。立式止回閥具有結構簡單，零部件少，重量輕等特點，廣泛使用于石油、化工、冶金、電力、城建等行業。
工作原理：
氨氣立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因?yàn)楣艿览镞M(jìn)口端介質的壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）。
制造規范：
設計與制造：GB/T 12236-89
結構長度：GB/T 12221-89
法蘭尺寸：JB79 GB/T 9112-9131
試驗與檢驗：GB/T 13927-92 JB/T 9092-99
2.5MPa氨氣專用止回閥外形尺寸和氨止回閥連接尺寸：?jiǎn)挝唬簃m
| 公稱通徑PN | PN2.5MPa | |||||
| 公稱通徑DN | H/閥門長度 | D/法蘭外徑 | D1/中心孔距 | D2/法蘭接觸面 | b/法蘭厚度 | z-∅d/螺栓孔 |
| 32 | 120 | 135 | 100 | 78 | 18 | 4-∅18 |
| 40 | 130 | 145 | 110 | 85 | 18 | 4-∅18 |
| 50 | 140 | 160 | 125 | 100 | 20 | 4-∅18 |
| 65 | 160 | 180 | 145 | 120 | 22 | 8-∅18 |
| 80 | 185 | 195 | 160 | 135 | 22 | 8-∅18 |
| 100 | 210 | 230 | 190 | 160 | 24 | 8-∅23 |
| 125 | 250 | 270 | 220 | 180 | 28 | 8-∅25 |
| 150 | 300 | 300 | 250 | 218 | 30 | 8-∅25 |
| 200 | 380 | 360 | 310 | 278 | 34 | 12-∅25 |
