氣動球閥_應對苛刻的環境領域

時間：2018-11-05 13:18:28 來源：永龍閥門閱讀：0次

氣動球閥_應對苛刻的環境領域

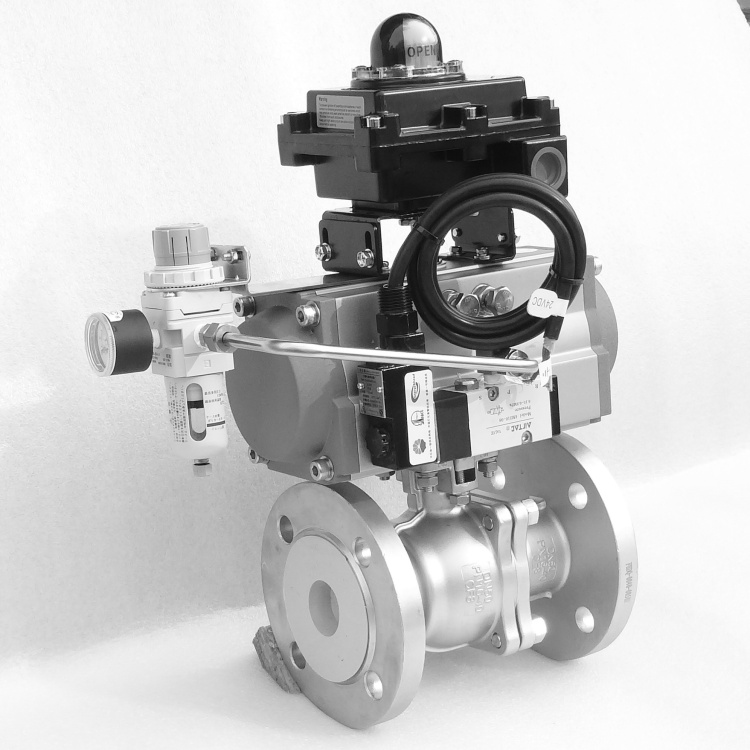

氣動球閥（Pneumatic ball valve）由角行程氣動執行器與不同材質的球閥通過機械連接構成氣動閥門。氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。單作用式的獨特優點是一旦動力源發生故障，氣動開關球閥將按控制系統的要求自動處于開啟或關閉的位置。

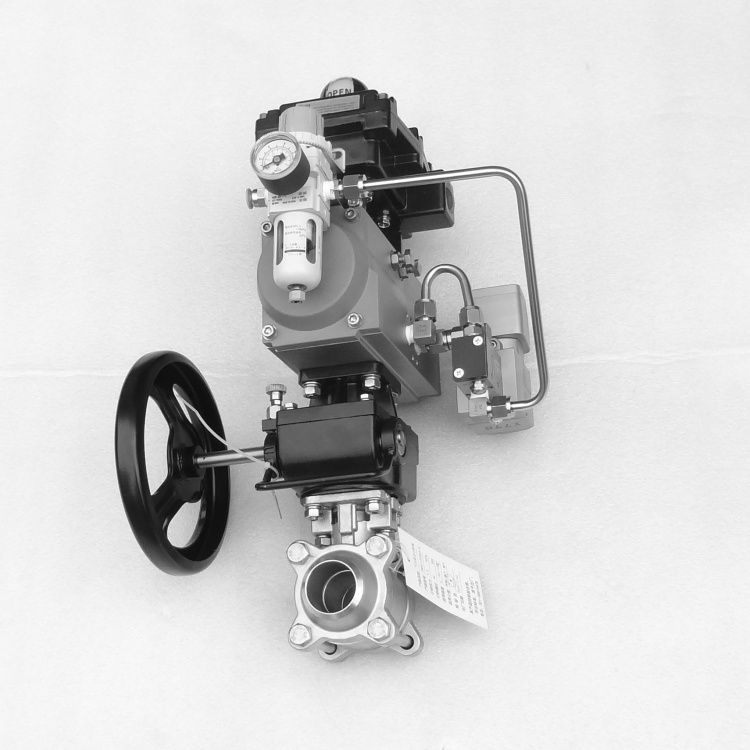

氣動球閥是由氣動活塞式執行器與球閥組成，通過壓縮空氣的壓力來驅動執行器旋轉帶動閥桿實現開關動作。氣動球閥在管道中可任意位置安裝，只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。

球閥設計特點：

▼ISO5211平臺連接
▼閥桿防飛出設計
▼閥桿防靜電裝置
▼上密封可調功能
▼閥腔防火結構設計
▼殼體脫臘精密鑄造

球閥設計標準：

設計制造	GB/T-12237
法蘭連接	HG/T-20592 GB/T-9113
結構長度	GB/T-12221
壁厚標準	GB/T-26640
檢驗試驗	GB/T-26480

球閥結構優點：

1，密封性能好。閥座密封圈采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。

2，介質流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

3，閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

4，開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

5，球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動執行器、電動執行器。

氣動球閥的主要特點是本身結構緊湊，易于操作和維修，不同工況選擇不同閥體材質及密封材料，適用于水、蒸汽，溶劑、酸堿、液氨、甲醇、天然氣等腐蝕性介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

氣動球閥主要分為氣動球閥,氣動三通球閥,氣動O型球閥，氣動V型球閥，氣動切斷球閥,氣動襯氟球閥，氣動調節球閥等系列產品。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。
