罐底球閥_釜底球閥_（YongLong）上海永龍閥門廠
罐底球閥也稱釜底球閥，通用名稱罐底閥，釜底閥，針對現有產品設計不足及缺陷，“永龍閥門”對第一代產品進行設計改進，一款2代的三段式釜底閥面世。閥門采用三段式組合結構，分別為弧形法蘭，中法蘭和閥體，相比較傳統二片式罐底閥，在罐底安裝，焊接過程中，由于金屬材質導熱系數較高，造成密封損壞，導致閥門經常出現泄漏，第2釜底球閥的誕生，改變了原有安裝出現的難題，在罐底球閥安裝時，先將弧形法蘭取下與罐底焊接，再用螺栓與閥體連接。閥體與斜閥桿設計，閥桿于閥體管道呈現出105°的傾斜角，該結構設計避免了安裝電動執行機構或氣動執行機構與罐底接觸。無積料設計，球體為弧面設計，在閥門關閉時，球面弧形于連接罐底弧形法蘭一致形成無死角連接，避免物質殘留。

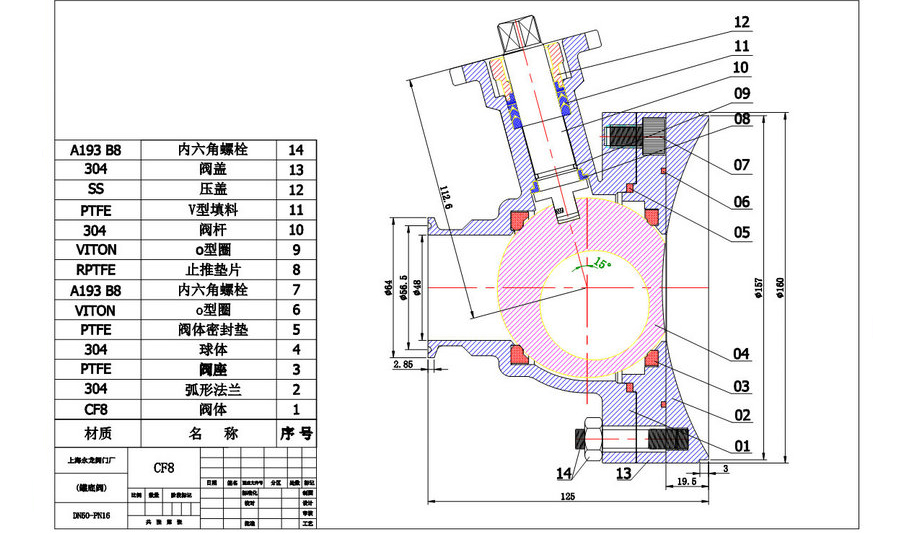

釜底閥結構圖

設計特點：
1，ISO5211平臺連接 2，閥桿防飛出設計 3，防靜電裝置 4，上密封可調功能 5，防火結構設計， 6，殼體脫臘精密鑄造

罐底球閥設計標準：
1，設計制造：GB/T-12237、API6D/608 2，法蘭設計：HG/T-20592、ASME B16.5 3，壁厚標準：GB/T-26640 4，檢驗試驗：GB/T-26480、API598

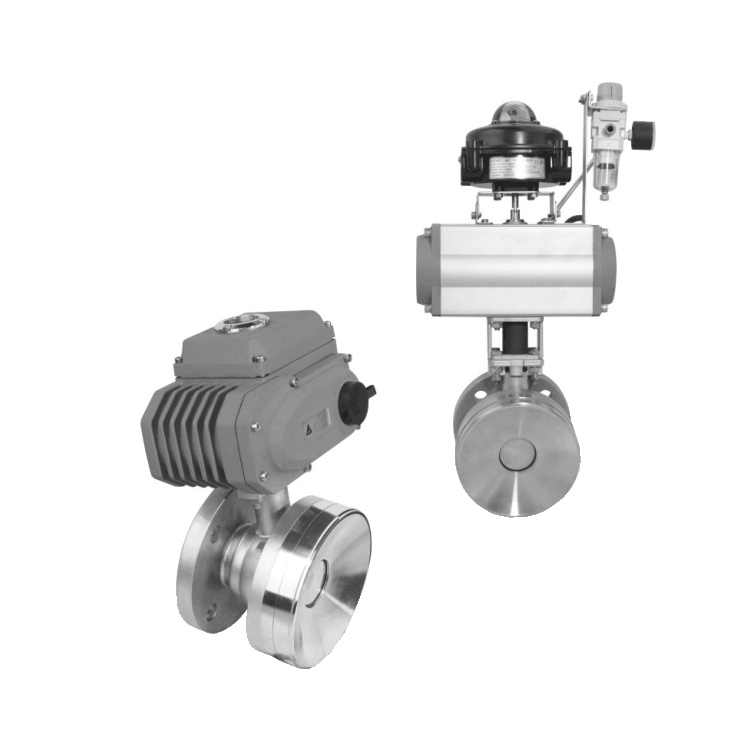

釜底球閥自控配置：
1，電動執行器防爆、常規 2，氣動執行器：單作用、雙作用附件：電磁閥、空氣過濾減壓閥、信號反饋、手輪手動裝置接管：不銹鋼

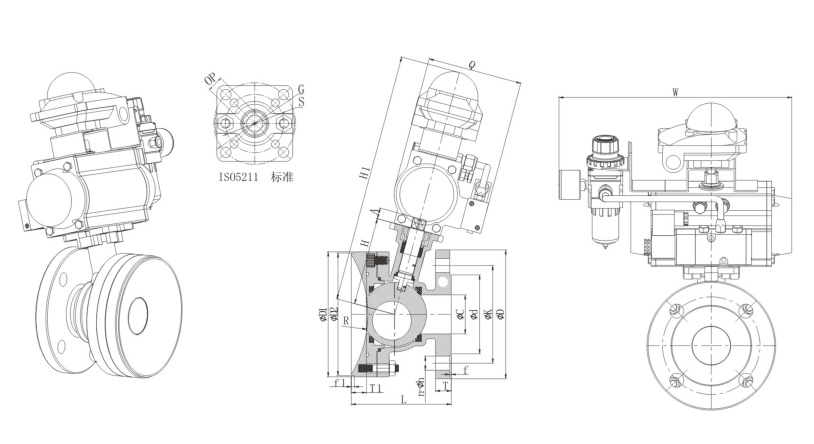

罐底閥結構圖
上海罐底閥廠家，國內專業釜底閥制造商，生產304不銹鋼罐底球閥，316L不銹鋼釜底球閥。“永龍閥門一直致力苛刻工況的解決方案”為使命，幫助用戶解決在實際應用出現的疑難問題。第2代新型罐底球閥是目前國內替代進口釜底球閥理想選擇之一。
