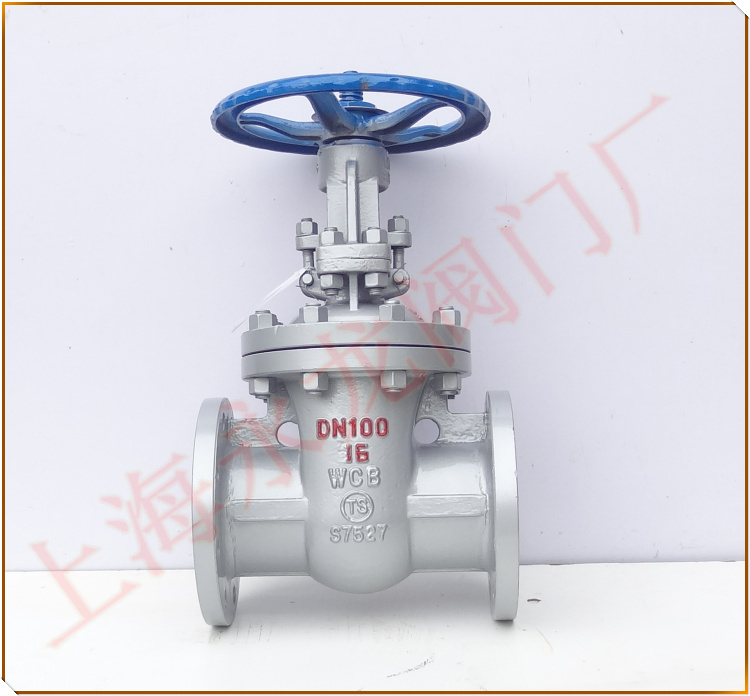

楔式閘閥
型號：Z41H-16C Z41H-25C Z41H-40C
明桿閘閥簡介：
楔式明桿閘閥屬于截斷閥類形，因閥瓣呈閘板式，所以通稱為閘閥，閘閥在關閉時，閥桿向下移動依靠閘閥密封面與閥座密封面高度光潔平整與一致，相互貼合來阻止介質流過，并依靠頂楔來增加密封效果。閘閥種類按型式可分為楔式、平行式，每種型式又有單閘板、雙閘板之分。Z41H-16C楔式閘閥廣泛用于自來水廠、石油、化工、制藥、電力、消防、環保水處理等行業，在公稱壓力≤1.6Mpa的蒸氣、水、油品類介質的管路上作啟閉作用。
閘閥執行標準：
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
Z41H-16C楔式閘閥用來截斷或接通管道內的介質流動，閘閥不能作為調節閥使用，必須處于全開或全關位置，產品具有開關省力、流動阻力較小等優點。明桿楔式閘閥在關閉時，其關閉件沿中心線垂直方向移動，閥桿向下移動依靠閘閥密封面與閥座密封面高度光潔平整與一致，相互貼合來阻止介質流過，并依靠頂楔來增加密封效果。
閘閥檢修質量標準規范：
1，閥體：閥體應無砂眼、裂紋及沖刷等缺陷，發現后應及時處理，閥體及管道內應無雜物，出入口暢通， 閥體底部絲堵應保證密封可靠、不得有泄漏現象。
2，閥桿：閥桿彎曲度應不大于全長1／1000，否則應進行校直或更換，閥桿梯型螺紋部分應完好、無斷扣、咬扣等缺陷，磨損量應不大于梯型螺紋厚度的1／3，表面光潔、無銹垢，與盤根密封接觸部位不得有片狀腐蝕及表面脫層現象，均勻腐蝕點深度≥0．25毫米以上者應換新。光潔度應保證在▽6以上，連接螺紋應完好，銷釘固定可靠，伐桿與伐桿螺母組合后應轉動靈活，在全行程中無卡澀，螺紋應涂以鉛粉潤滑保護。
3，填料密封：所用填料壓力、溫度應符合閥門介質要求，產品應附有合格證或進行必要試驗鑒定，填料規格應符合密封箱尺寸要求、不得用過大或過小尺寸的盤根代替，填料高度應符合閥門尺寸要求，并應留出熱緊余量，填料接口應切成斜形,角度為45°角,各圈接口處應錯開90°－180°,切割后的填料長短應適宜，放入填料箱內接口處不應有間隙或疊加現象，填料座圈、填料壓蓋應完好，無銹垢，填料箱內應清潔、光滑，門桿與座圈之間隙應為0.1－0.3毫米，最大不超過0.5毫米，填料壓蓋、座圈外圍與填料箱內壁間隙為0.2－0.3毫米，最大不超過0.5毫米，鉸鏈螺栓擰緊后壓板應保持平正，緊力均勻。填料壓蓋，壓板內孔應與閥桿周圍間隙保證一致。填料壓蓋壓入填料室應為其高度尺寸的l／3。
4，密封面：檢修后的閥瓣及閥座密封面應無斑點、溝槽，其接觸部分應占閥瓣口寬2／3以上，表面光潔度應達到▽10以上，組裝試驗閥瓣，其閥瓣插入閥座后應保證閥芯高于閥座5－7毫米，以保證關嚴，組裝左、右閥瓣時，應保證自調靈活，防脫裝置應完好可靠。3.5閥桿螺母，內部襯套絲扣應完好，不得有斷扣、亂扣現象，與外殼固定應可靠、無松動現象，各軸承部件應完好，轉動靈活。內外套及鋼珠表面無裂紋、銹濁、重皮等缺陷，盤型彈簧應無裂紋、變形，否則應換新。3.5.4鎖緊螺母表面固定螺釘不得松動。閥桿螺母轉動靈活，且保證有軸向間隙但不大于0.35毫米。
