波紋管氯氣截止閥應用案例

時間：2021-07-30 23:14:23 來源：永龍閥門閱讀：0次

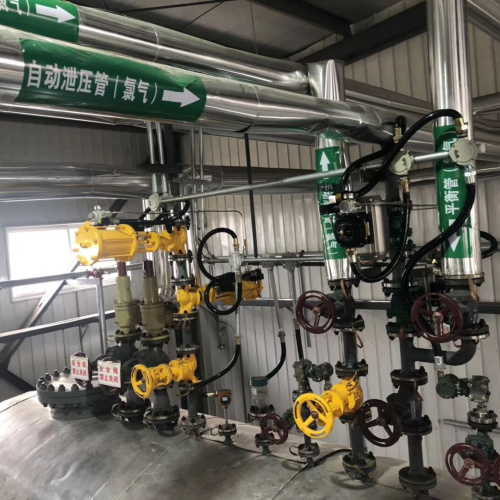

波紋管氯氣截止閥_氯氣儲罐應用案例

“上海永龍”波紋管氯氣截止閥也稱氯氣波紋管截止閥，采用LCB低溫耐蝕鋼做閥體，閥桿采用哈氏合金C-276波紋管及聚四氟乙烯V型密封圈，具有雙重密封結構效果。內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。

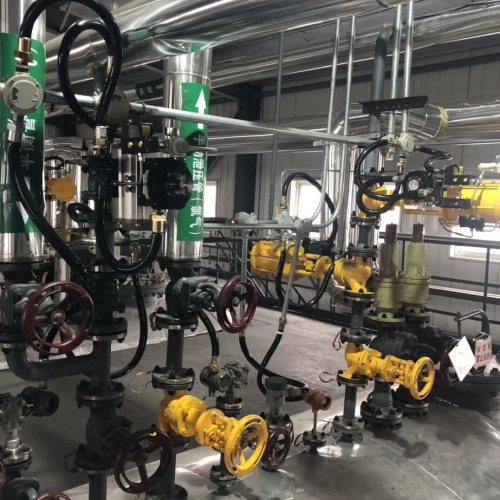

氯氣波紋管截止閥_氯氣儲罐設備應用案例

“永龍閥門”氯氣波紋管截止閥為升降明桿結構，由閥體部分、支架部分、傳動部分、密封部分和導向等部分構成。采用金屬焊接或液壓成型波紋管，與下閥桿、填料函、波紋管座支架焊接成為一個整體，能有效的阻止介質通過填料的泄漏問題。閥桿的設計采用兩段式結構，可以保證下閥桿在啟閉過程中不承受扭矩。不產生轉動，有效的減少填料與閥桿的摩擦磨損問題。

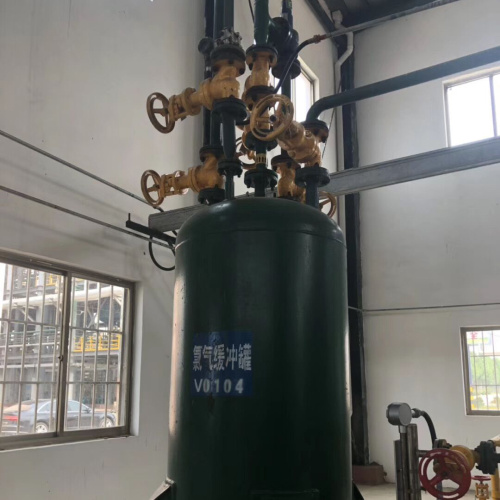

波紋管氯氣截止閥_氯氣緩沖罐應用案例

“上海永龍閥門廠”波紋管液氯截止閥利用液壓成型的雙壁波紋管形成二層閥桿滲漏保護，填料涵中多級聚四氟乙烯填料組合在波紋管形成了密封。中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，也不影響中部的密封性能，密封副配對結構型式采用錐、平面型、密封自動補償，達到雙重保險，密封性能穩定，無沾著磨損。

液氯波紋管截止閥_液氯灌裝設備應用案例

“shylfmc永龍”液氯波紋管截止閥采用覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。是針對氯氣、液氯以及高危險介質而設計的。閥瓣和閥座密封副采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金，密封性能穩定、使用無介質內、外泄露以及操作輕便等特點。
