直行程電動調節閥故障及處理方法！
時間：2021-02-15 08:30:20 來源：永龍閥門 閱讀：0次
直行程電動調節閥故障及處理方法！

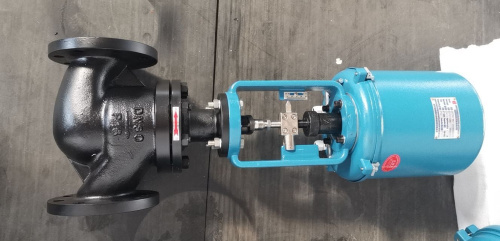

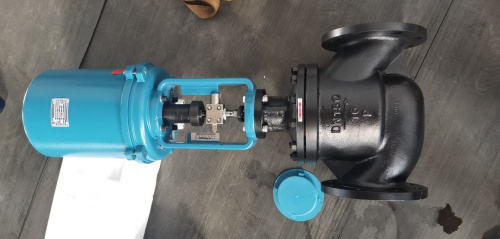

直行程電動調節閥是工業自動化過程控制中的重要執行單元儀表，結構由電動執行機構和調節閥連接組合后經過機械連接裝配組成。在過程控制系統中，執行器接受調節器的指令信號，經執行機構將其轉換成相應的角位移或直線位移，去操縱調節機構，改變被控對象進、出的能量或物料，以實現過程的自動控制。
永龍閥門技術小編介紹直行程電動調節閥故障及處理方法！
1，執行器不動作,但控制模塊電源和信號燈均亮
處理方法：檢查電源電壓是否正確；電動機是否斷線；十芯插頭從端到各線終端是否斷線；電動機、電位器、電容各接插頭是否良好；用對比互換法判斷控制模塊是否良好。
2，執行器不動作, 電源燈亮而信號燈不亮
處理方法：檢查輸入信號極性等是否正確；用對比互換法判斷控制模塊是否良好。
3，調節系統參數整定不當導致執行器頻繁振蕩
處理方法：調節器的參數整定不合適，會引起系統產生不同程度的振蕩。對于單回路調節系統，比例帶過小，積分時間過短，微分時間和微分增益過大都可能產生系統振蕩。可以通過系統整定的方法，合理的選擇這些參數，使回路保持穩定速度。
4，執行器電機發熱迅速、震蕩爬行、短時間內停止動作
處理方法：用交流2V 電壓檔測控制模塊輸入端是否交流干擾動；檢查信號線是否和電源線隔離；電位器及電位器配線是否良好；反饋組件動作是否正常。
5，執行器動作呈步進、爬行現象、動作緩慢
處理方法：檢查操作器傳來的信號動作時間是否正確。
6，執行器位置反饋信號太大或太小
處理方法：檢查“零位”和“行程”電位器調整是否正確；更換控制模塊判斷。
7，加信號后執行器全開或全關，限位開關也不停
處理方法：檢查控制模塊的功能選擇開關是否在正確位置；“零位”和“行程”電位器調整是否正確；更換控制模塊判斷。
8，執行器震蕩、鳴叫
處理方法：主要是因?yàn)殪`敏度調得太高，不靈敏區太小，過于靈敏，致使執行器小回路無法穩定而產生振蕩，可逆時針微調靈敏度電位器降低靈敏度；流體壓力變化太大，執行機構推力不足；調節閥選擇大了、閥常在小開度工作。
9，執行器動作不正常，但限位開關動作后電機不停止
處理方法：檢查限位開關、限位開關配線是否有故障；更換控制模塊判斷。
10，執行器皮帶斷裂
處理方法：檢查執行器內部傳動部分是否損壞卡住；“零位”和“行程”電位器調整是否正確；限位開關是否正確。
