緊急切斷閥的選型及工作原理
時間：2019-06-22 14:47:42 來源：永龍閥門 閱讀：0次
緊急切斷閥的選型及工作原理
緊急切斷閥是一種由電源/氣源相配套使用的氣動閥門，安裝在鶴管與儲罐連接的管道或儲罐頂端通往車間設備的管路，切斷閥前后面各裝一臺手動氨用截止閥或液氨球閥，手動閥門保持常開狀態，通常由氣動切斷閥來控制閥門的開關動作，手動閥門的作用是防止切斷閥在出現故障或維護期間，可關閉兩端介質的流通，起到安全防護作用。
緊急切斷閥的選型：
緊急切斷閥配套執行器有電動，氣動，液動之分，控制方式有：常開型，常閉型，可根據現場工況實際應用來選擇切斷閥的種類及相關的配套電氣附件,如防爆電磁閥，空氣過濾減壓閥，信號反饋，手動裝置。
緊急切斷閥工作原理：

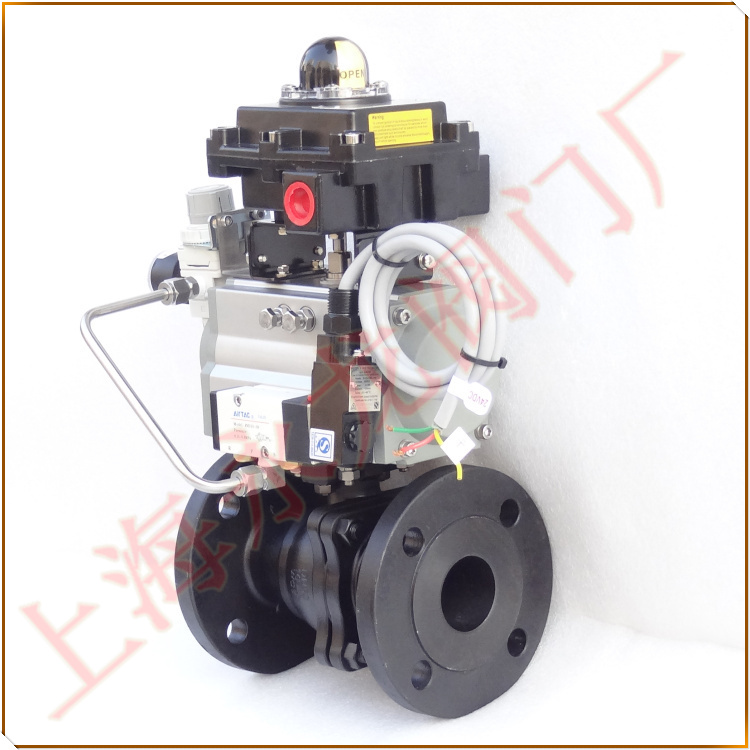

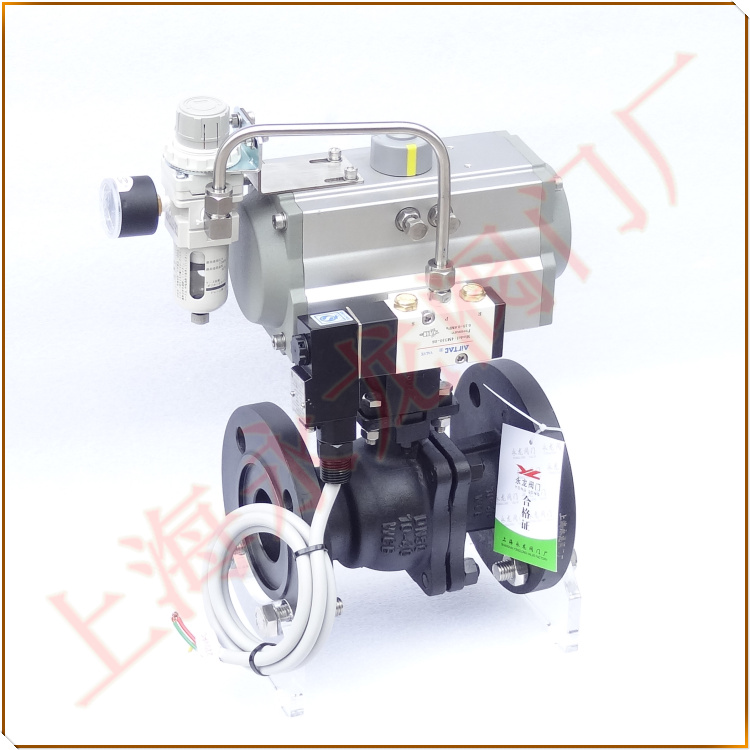

⒈常閉型：執行器采用單作用內置復位彈簧形式，正常安裝在儲罐的裝卸管道，在槽罐車與儲罐裝卸過程短時間開啟的閥門。原理：通電通氣打開，斷電通氣關閉，氣源故障：閥位關。
⒉常開型：執行器采用雙作用，通常安裝在24小時常開管道，閥門處在開啟狀態，控制電氣元件處在斷電狀態，當出現管路介質零星泄漏或緊急情況通電通氣關閉，然后關閉切斷閥前后的手動閥門。原理：通電通氣關閉，斷電通氣打開，氣源故障：保持在原位，在通電通氣關閉，務必關閉旁邊手動閥門，防止斷電/停電，或線圈損壞閥門通氣打開。

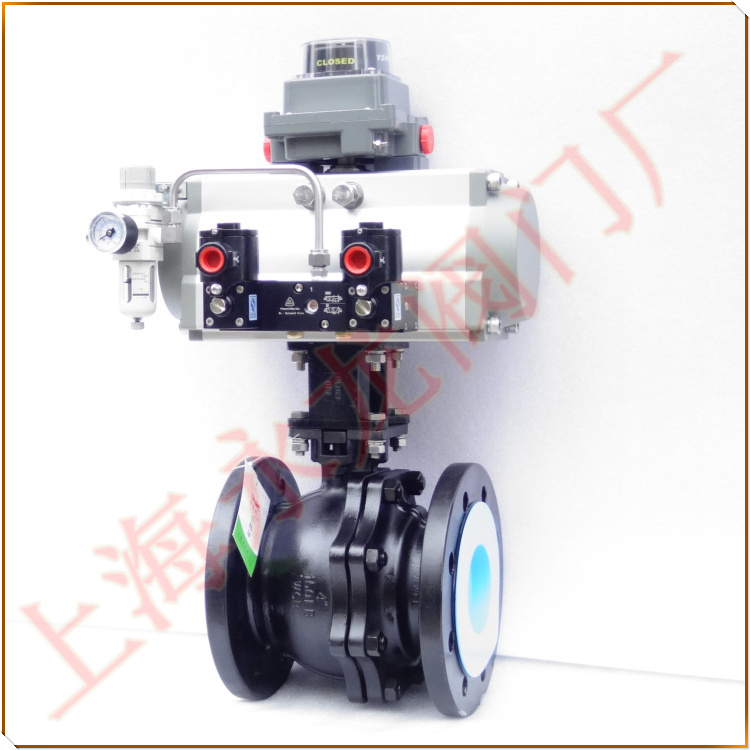

⒊常開型雙線圈，通樣也可以代替常閉型：閥門處在常開狀態或者常閉狀態，執行器采用雙作用氣缸，通過2個電磁閥分別控制氣源的轉換控制切斷閥的開關動作。2個防爆電磁閥：一個控制開動作（通電通氣開，線圈可以斷電，閥門保持開狀態），一個控制關動作（通電通氣關，線圈可以斷電，閥門保持關狀態）。
⒋常開式（適用在間接換班停機生產的工況）
①，執行器采用單作用內置復位彈簧形式，通過24V直流電防爆電磁閥通電通氣打開，在氣源不足或者斷電/停電情況下，閥門排氣自動關閉。
②，執行器采用雙作用，通過24V直流電防爆電磁閥通電通氣打開，斷電/停電通氣關閉，（需保持充足的氣源狀態）
⒌常閉式：執行器采用雙作用，通過24V直流電防爆電磁閥通電通氣打開，斷電/停電通氣關閉，（需保持充足的氣源狀態），與單作用內置復位彈簧形式的區別在于，閥門在頻繁開關動作，防止復位彈簧出現彈性力不夠，關閉不了閥門。

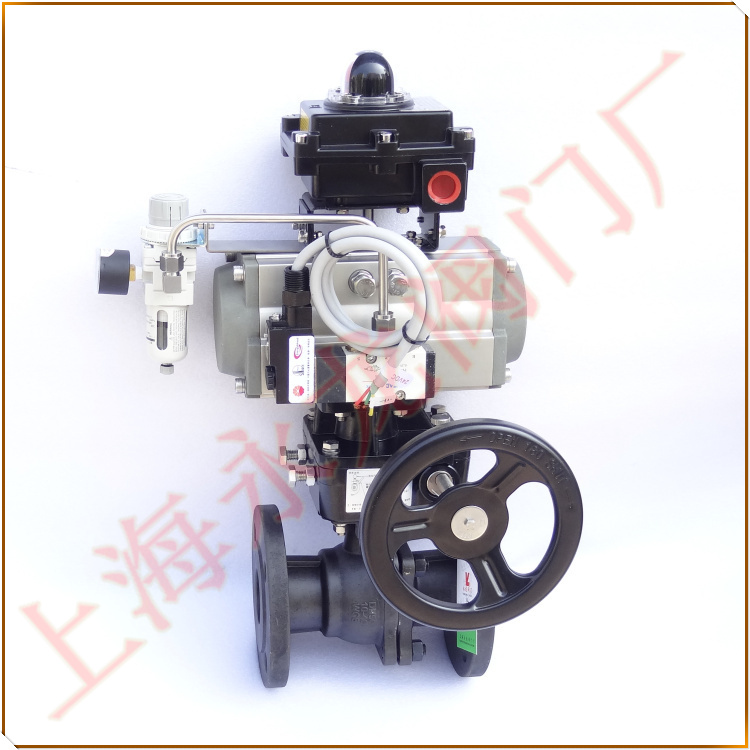

緊急切斷閥配套的附件有角行程單作用/雙作用氣缸，交流電220V或直流電24V防爆電磁閥，行程開關（信號反饋），空氣過濾減壓閥，手動裝置，不銹鋼接管及零部件。電磁閥進口品牌可選擇：日本SMC50-VFE3130-5t-02電磁閥，美國ASCO電磁閥-EF8551G401MO防爆電磁閥或根據用戶指定品牌。
